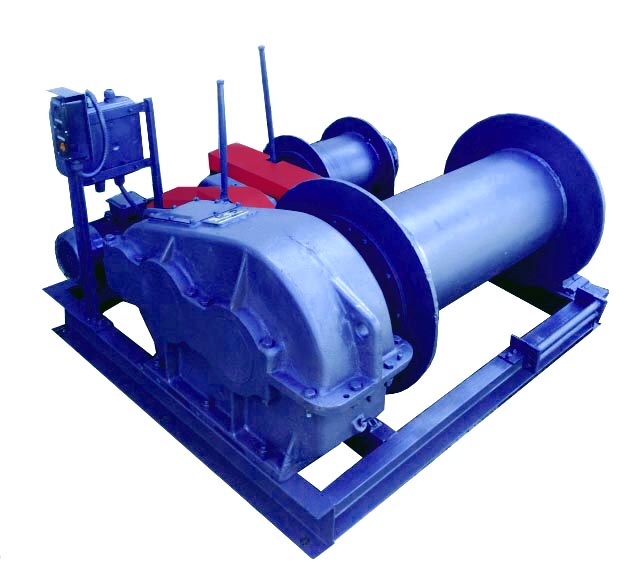

Лебедка ТЛ-8Б
Основная цена
Описание
Маневровая лебедка ТЛ-8Б относится к разряду так называемых железнодорожных лебедок, которые предназначаются для перемещения вагонов вдоль ж/д путей. За один рабочий цикл, лебедка может переместить до 4 четырехосных вагонов суммарной массой около 320000кг. При создании лебедки ТЛ-8Б учитывалась такая немаловажная задача, как подтягивания троса, длинной более 200 метров к перемещаемым вагонам. Для этого конструкторами был внедрен вспомогательный барабан, трос которого проходя через специальный отводной блок, обеспечивает вытягивание главного троса на необходимую длину. Схему работы маневровой лебедки можно посмотреть в разделе «маневровые лебедки».
В отличие от простых тяговых лебедок, маневровая лебедка тл-8Б имеет двух- редукторную конструкцию, именно она позволяет лебедки с тяговым усилием 5т перемещать вагоны около 320т, при этом мощность двигателя составляет всего 4 кВт. Так же такая схема обеспечивает невысокую скорость передвижения состава. В качестве тормозного элемента на маневровой лебедке используется ленточный тормоз.
При среднем режиме работы, лебедка прослужит Вам до десяти лет.
Габаритные и установочные размеры лебедки ТЛ-8Б |
|
|
Тяговое усилие на основном барабане, кг |
50000 |
|
Скорость навивки на основном барабане, м/сек |
0,036 |
|
Тяговое усилия на вспомогательном барабан, кг |
500 |
|
Скорость навивки на вспомогательном барабане, м/сек |
0,04 |
|
Максимальное количество груженых вагонов, шт |
4 |
|
Канатоемкость основного барабана, м |
220 |
|
Канатоемкость вспомогательного барабана, м |
440 |
|
Диаметр каната на основном барабане, мм |
22,5 по ГОСТ 2688-80 либо 22 по ГОСТ 7668-80 |
|
Диаметр каната на вспомогательном барабане, мм |
6,9 по ГОСТ 2688-80 |
|
Потребляемая мощность, кВт |
4 |
|
Габаритные размеры, м |
1,52х1,57х0,92 |
|
Масса лебедки без каната, кг |
1200 |
Как правильно выбрать количество каната на лебедке?
При расчете метража каната на лебедке ТЛ-8Б необходимо учитывать, что каната на вспомогательном барабане должно быть в 2 раза больше, чем на основном, иначе вы не сможете полноценно использовать лебедку в работе. Например, при протяжённости пути 120м, длина каната на вспомогательном барабане должна быть не меньше 240м.
